Производим Секции воздушных Фильтров любых размеров

Секции карманных фильтров СКФ

Секция Карманных фильтров СКФ

Секция угольных фильтров СУФ

Секция кассетных фильтров СКасФ

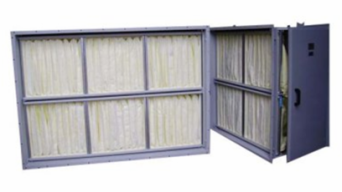

Секция карманных фильтров типа СВФ предназначена для установки и герметизации карманных фильтров типа ФВК, угольных компактных фильтров ФВКом-W-carb и компактных фильтров ФВКом (ФяС-К) в системах приточной, вытяжной вентиляции и кондиционирования воздуха различных зданий. Секция размещается в составе вентиляционной системы и является её частью. В секции размещаются карманные фильтры типа ФВК (ФяК) с габаритными размерами входного сечения 500х500 мм или 592х592 мм классов очистки от G3 до F9 и длиной карманов до 600мм. В секции СКФ 2-го типоразмера для фильтров с размерами входного сечения 592х592 могут устанавливаться складчатые компактные фильтры ФВКом (ФяС-К) и угольные компактыне фильтры ФВКом-W-carb (ФяС-С-К).

Секции воздушных фильтров СВФ состоят из металлического корпуса, имеющего на входе и выходе фланцы для присоединения к фланцам вентиляционных систем. С одной из сторон корпус СКФ имеет двери, они могут быть справа или слева по ходу движения воздуха.

Секция угольного фильтра типа СУФ

Секция угольного фильтра предназначена для очистки воздуха от газообразных, паровых (молекулярных, органических и неорганических) загрязнений, а также запахов в вытяжных системах вентиляции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩЕЕ УСТРОЙСТВО

Секция угольного фильтра состоит из металлического корпуса 1 имеющего фланец 2 на входе и выходе. Отверстия во фланцах предназначены для соединения СУФ с со­ответствующими фланцами вентиляционной системы на болтах через уплотнительную резину.

Секция имеет дверь 3, через которую осуществляется доступ к фильтрующим ячей­кам 5, которые представляют собой ячейки, вставляемые по П-образным направляющим в корпус СУФ и уплотняющиеся в корпусе после закрытия двери. Фильтрующие элементы заполнены гранулированным активированным углём. Герметизация двери с наклеенным по ее периметру резиновым уплотнением , с корпусом осуществляется путём прижатия двери к корпусу за счёт прижимов 7.

Одновременно происходит герметизация фильтрующих элементов 5 в корпусе 1.

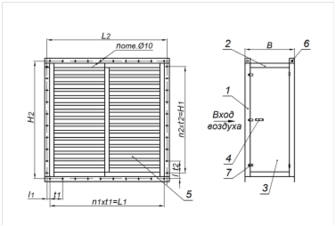

Рис. 2 Схема секции угольного фильтра

1 – корпус; 2 – фланец; 3 – дверь; 4 – ручка; 5 – фильтрующая ячейка;6 – проушины для строповки; 7 – прижим.

Габаритные и присоединительные размеры секций СУФ, мм

МАРКИРОВКА

СУФ 0 / 10П - С - секция;

У- угольного;

Ф - фильтра;

0 - типоразмер секции, соответствующий типоразмеру секции ФВК;

10 - количество фильтрующих элементов (ячеек);

П - правое исполнение (дверь расположена с правой стороны по ходудвижения воздуха);

Л - левое исполнение (дверь расположена с левой стороны по ходудвижения воздуха).

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

Как указывалось выше, секция СУФ предназначена для очистки воздуха от газообразных и паро­вых загрязнений, которые сорбируются мелкопористой структурой активированного угля. Для нормальной работы СУФ перед ней должна быть установлена предварительная очистка от пыли и мелкодисперсных аэрозолей для исключения загрязнения пылью гранул активированного угля, что существенно может сни­жать сорбционную ёмкость СУФ и как следствие ресурс работы.Для этого должны применятся фильтры класса не ниже F7 (например, секция карманных фильтров СКФ с фильтром ФВК класса F7). Рекомендуемые типы секций СКФ стыкующиеся по отверстиям во фланцах СУФ приведены в табл. 2.

В ходе всего периода эксплуатации, при выполнении выше указанных рекомендаций, аэродинами­ческое сопротивление СУФ остаётся неизменным.

Секция воздушных фильтров типа ССФ-Вдля вентиляционных систем

Секция воздушных фильтров типа ССФ-В многоступенчатой системы очистки воздухапредназначена для приточных или вытяжных систем вентиляции и кондиционирования воздухав помещениях различного назначения, а также для очистки циклового воздуха, подаваемого вгазовые турбины и компрессорные установки.

В зависимости от решаемой задачи секция воздушных фильтров ССФ-В может включатьтрех, четырех или пятиступенчатую систему фильтрации воздуха, в том числе для очистки воз-духа от газообразных (молекулярных) загрязнений. Предусмотренная возможность установкив секции воздушных фильтров НЕРА фильтров позволяет обеспечивать высокоэффективнуюочистку приточного воздуха, в том числе и для чистых производственных помещений, а такжеполную защиту атмосферы от загрязнений радиоактивными аэрозолями (на предприятиях атом-ной промышленности), от опасных микроорганизмов в баклабораториях и т.п.

Секция ССФ-В имеет возможность размещать на входе пухо и влагоотделители, фильтрыгрубой очистки G3-G4 классов, фильтры тонкой очистки F5÷F9 классов, а также НЕРА фильтрыН10-Н14 классов, что определяется соответствующими требованиями заказчика. Секции воздушныхфильтров могут быть использованы для очистки воздуха с производительностью от 3500 до 102 000нм3/час в единичном модуле. При необходимости очистки больших объемов воздуха, могут бытьразработаны фильтровальные камеры большей пропускной способности, а также скомпонованыиз нескольких стандартных секций ССФ-В.

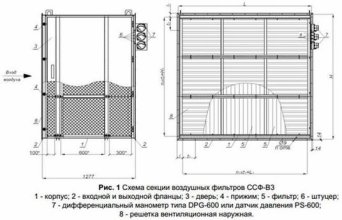

На рис.1 и 2 представлено одно из возможных решений секции воздушных фильтровССФ-В, включающее трехступенчатую систему очистки. Данная схема является наиболеераспространенной, когда в качестве финишной очистки требуется применение НЕРА фильтров

ОБЩЕЕ УСТРОЙСТВО ТРЕХСТУПЕНЧАТОЙ СХЕМЫ ОЧИСТКИ

Секция воздушных фильтров (см. рис. 1) состоит из металлического корпуса (1), имеющегона входе и выходе сварные фланцы (2), для присоединения к фланцам вентиляционных систем,посредством болтовых соединений через уплотнительную резину. На боковой стороне корпусаССФ имеется дверь (3), закрывающаяся с помощью прижимов (4). Герметизация соединениядвери с корпусом осуществляется за счет установки специального уплотнения. Дверь можетрасполагаться справа или слева по ходу движения воздуха по техническому заданию заказчика.Для защиты от атмосферных осадков, в случае установки на улице,на входе в секцию ССФ-В,может быть установлена наружная вентиляционная решетка (8).

Внутри корпуса ССФ ярусами размещаются фильтры ФВКас, ФВК и ФАО, которые вдвига-ются внутрь по направляющим. Первыми в корпус устанавливаются фильтры ФАО, с наклееннойпо контуру резиновым уплотнением. После заполнения всех ярусов фильтры ФАО прижимаютсяэксцентриками.

Далее размещаются фильтры ФВКас и ФВК, с уплотнениями на вертикальных торцах, начи-ная с верхнего яруса. После заполнения ярусов фильтры ФВКас и ФВК одновременно прижимаютсяэксцентриками.

Уплотнение между боковой стенкой корпуса и фильтрами осуществляется с помощью ре-зиновых пластин, наклеенных на вертикальную стенку ССФ-В.

Секция воздушных фильтров имеет четыре штуцера (6) для подключения приборов, из-меряющих аэродинамическое сопротивление фильтров, например дифференциального мано-метра типа DPG-600 или датчика давления PS-600 (7) (см. каталог ООО «Воздушный мир» www.vfilters.ru). Электрический сигнал от датчика давления может быть передан на систему световой илизвуковой сигнализации, а также на АСУ вентиляционной системы. Контроль аэродинамическогосопротивления фильтров проводит в четырех зонах секции:

- на входе в секцию;

- между фильтрами ФВКас и ФВК;

- между фильтрами ФВК и ФАО;

- в зоне чистого воздуха.

процессе работы происходит накопление пыли в фильтрах, что приводит к ростуаэродинамического сопротивления. При достижении заданного конечного сопротивлениязагрязненные фильтры заменяются новыми.

На рис. 2 показана секция воздушных фильтров ССФ-В3-2/6х5, состоящая из 2-х секцийССФ-В3-2/3х5, соединяемых при монтаже. Обслуживание секции и замена фильтров осуществ-ляется через двери, расположенные с двух сторон.

Манометры и фильтры типа ФВКас, ФВК и ФАО для секции ССФ-В поставляются отдельно иустанавливаются после монтажа секции в вентиляционной системе.

МАРКИРОВКА

Пример маркировки секции воздушных фильтров ССФ-В:

ССФ-В3-2-2/2х1 П (Л)

Расшифровка обозначения:

3 – количество ступеней фильтрации;

2 – с пухоуловителем и влагоотделителем;

2 – для установки фильтров с габаритными размерами 592х592 мм;

2х1 – количество фильтров по ширине и высоте;

П, Л – обслуживание фильтров (расположение двери) справа, слева.

Примечание: в стандартную комплектацию камеры ССФ-В фильтры не входят и заказываютсяотдельно, с указанием класса очистки.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе эксплуатации секции ССФ-В следует контролировать аэродинамическое со-противление фильтров по показаниям приборов регистрации, присоединенных к штуцерам (6).Секция воздушных фильтров ССФ-В3-2/6х5 (см. рис.2) оснащена 8 штуцерами (6), почетыре с каждой стороны, для контроля сопротивления в каждой половине секции (ССФ-В…2/3х5) с помощью шести диффманометров. На практике достаточно вести контроль только водной половине, т.к. при равномерном распределении воздуха на входе запыление фильтров(увеличение сопротивления) происходит равномерно в обеих половинах.

При достижении величины перепада давления, указанного в проекте, или исходя израсполагаемого давления в вентиляционной системе, необходимо производить замену фильтров.
